球墨铸铁防沉降宽边井盖

彩色
收藏
  • 商品说明
  • 商品参数

球墨铸铁防沉降宽边井盖   尺寸φ700*1000*200





  尺寸φ700*1000*200

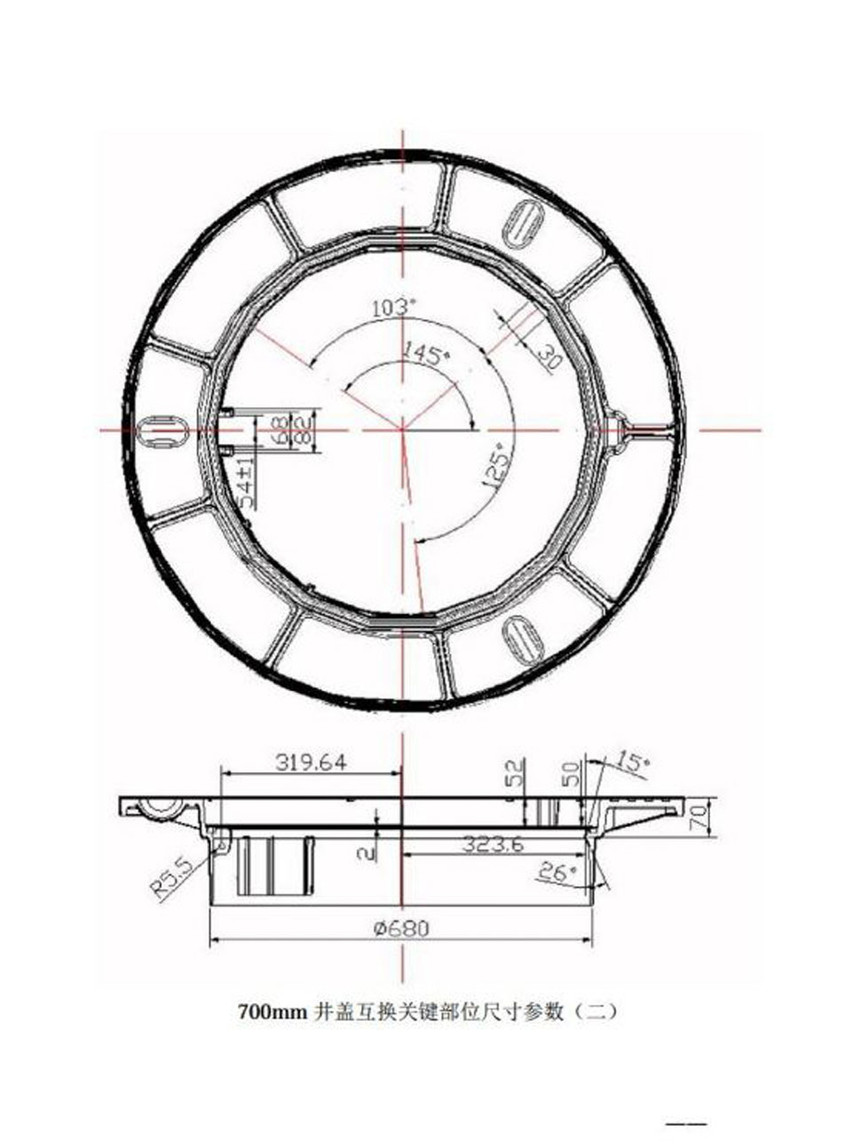

1、井座规格
·统一使用宽边承插式井座,井座面盘外径为1000mm。
·井座外缘宽150mm,厚10mm,外缘圈厚20mm。
·井座深度200mm,壁厚不低于10mm,内径为702mm。
·井座落座面宽度不低于30mm,防跳响燕尾槽底宽14mm,面宽12mm,
槽深8mm,槽壁外侧厚6mm,内侧厚10mm。
·落座面与井座顶面距离40mm。
2、井座材质重量
·统一使用球墨铸铁,球化度应达到80%以上,应使用不低于QT500-7
的牌号,承载能力不低于D400。
·其他指标应符合《球墨铸铁件》(GB/T 1348-2019)的规定。(井盖、
调节环与检查井井座材质相同)
·井座重量不低于70kg。

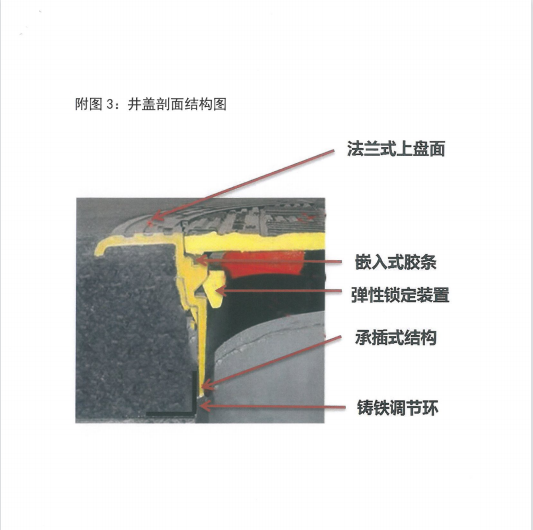

·井座应预留4个安装孔,便于安装时采用双人双钩吊装
检查井井盖
700mm
1、井盖规格和重量
·井盖直径为700mm。
·井盖落座面宽度不低于30mm,井盖的嵌入深度为40mm。
·井盖重量不低于60kg

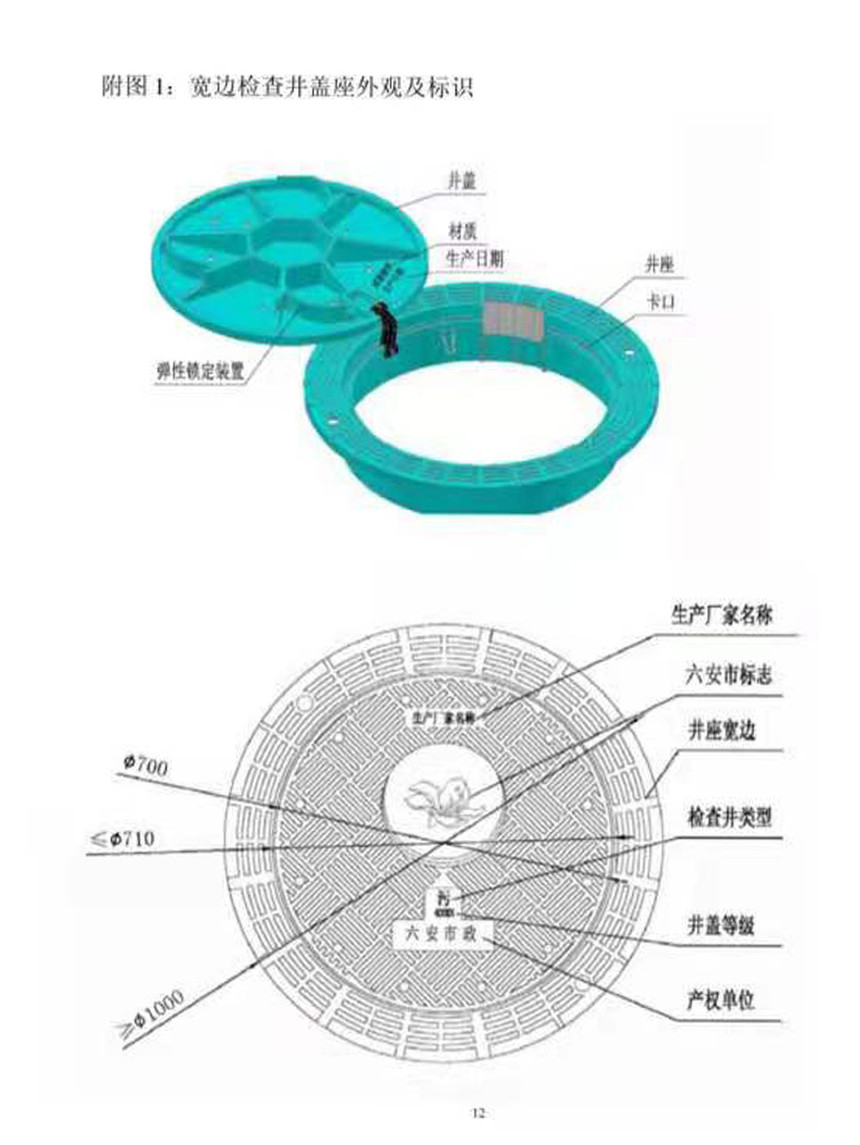

2、井盖标识
·井盖正面应设防滑花纹,凸起高度为3mm。
·井圈正面靠下位置应设置检查井类型标识,由“污水”“燃
气”等文字表示。
·井盖正面靠下位置应设置承载力标识,由“400KN”表示。
